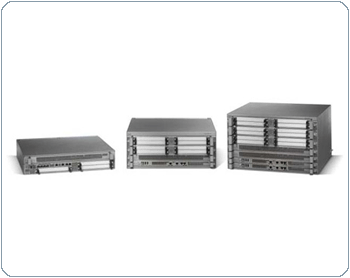

   Cisco ASR 1000 Series 어그리게이션 서비스 라우터

Cisco ASR 1000 Series 어그리게이션 서비스 라우터에는 Cisco ASR 1001, ASR 1002, ASR 1002-X, ASR 1004, ASR 1006, ASR 1013 라우터 등 6개 버전이 있습니다. 이 6가지 모델 모두 새롭고, 혁신적이며,
강력한 Cisco QuantumFlow Processor를 사용하며, 서비스 프로바이더, 매니지드 서비스 및 기업용 구축을 위해 최적화되어 있습니다.
서비스 프로바이더 구축의 경우, Cisco ASR 1000 Series는 광대역, 서비스 프로바이더 에지 및 루트 리플렉터에 맞게 설계되었습니다. 기업 구축의 경우에는 WAN 어그리게이션, 인터넷 에지, 데이터 센터 상호 연결, 그리고 울트라 하이엔드급 지사에 효과적입니다.
Cisco ASR 1000 Series는 Cisco QuantumFlow Processor에 포함된 여러 가지 서비스를 최대 100Gbps 유선속도의 라우팅으로 제공합니다. 지원되는 대표적인 서비스로는 보안 서비스(IPsec 암호화, 방화벽, 라우터 보안), 성능 라우팅, QoS, 멀티캐스트, AVC(Application Visibility and Control), 광대역 어그리게이션, 그리고 세션 보더
컨트롤러로도 알려진 Cisco UBE(Unified Border Element) 등이 있습니다.
Cisco ASR 1000 Series 라우터 아키텍처는 제어 플레인과 데이터 플레인이 분리되어 있기 때문에 소프트웨어
리던던시(Cisco ASR 1001, 1002, 1002-X, 1004 라우터의 경우), 하드웨어 리던던시(Cisco ASR 1006 및 ASR 1013 라우터의 경우), 그리고 DDoS(distributed denial-of-service) 공격으로부터 모든 모델을 보호할 수 있습니다.
또한, Cisco ASR 1000 Series와 함께 소개된 모듈형 Cisco IOS XE 소프트웨어는 Cisco ASR 1006 및 ASR 1013에서 ISSU(In Service Software Upgrade)를 용이하게 해줍니다. I/O 연결은 SPA 인터페이스 프로세서(SIP) 카드에 장착된 SPA(공유 포트 어댑터)를 통해 제공됩니다.
가격 대비 성능의 측면에서 Cisco ASR 1000 Series 라우터 솔루션은 Cisco 7200 및 Cisco 7301 Series와 Cisco
7600 및 Cisco Catalyst 6500 Series 스위치 사이에 위치하여 종합적인 하이 엔드 및 미드레인지 라우팅 포트폴리오를 구성합니다.
다음 모든 Cisco ASR 1000 Series 어그리게이션 서비스 라우터는 L3VPN, 루트 리플렉터, WAN 서비스 어그리게이션, 매니지드 CPE(고객 댁내 장비) 및 LAC(Layer 2 Tunneling Protocol Access Concentrator) 또는 LNS(Layer 2
Tunneling Protocol Network Server)를 제공합니다.
   다음 기능이 필요한 기업에 이상적입니다.

Cisco ASR 1001
• SPA(Shared-Port Adapter) 슬롯 1개
• 통합 SPA 인터페이스 프로세서(SIP) 1개
• 통합 루트 프로세서 1개
• 기본 2.5Gbps, 그리고 업그레이드 기능 라이센스 적용 시 5Gbps가 제공되는 통합 임베디드
서비스 프로세서 엔진 1개
• 내장형 1기가비트 이더넷 포트 4개
• 소프트웨어 리던던시 지원
• 다음 중 한 가지 선택 시 IDC(Integrated Daughter Card. 옵션) 1개 OC-3 포트 2개, T3 포트
4개, 기가비트 이더넷 포트 4개, 채널화 T1/E1 포트 8개, 160GB HDD
• 최대 10,000개의 Cisco UBE 세션

Cisco ASR 1002
• SPA 슬롯 3개
• 통합 10기가비트 이더넷 SIP 1개(ASR1000-SIP10)
• 통합 루트 프로세서 1개(Cisco ASR 1000 Series 루트 프로세서 1[RP1])
• 임베디드 서비스 프로세서 1개(Cisco ASR 1000 Series 임베디드 서비스 프로세서 5[ASR1000-
ESP5] 또는 Cisco ASR 1000 Series 임베디드 서비스 프로세서 10[ASR1000-ESP10])
• 내장형 1기가비트 이더넷 포트 4개
• 소프트웨어 리던던시 지원

Cisco ASR 1002-X
• SPA 슬롯 3개
• 통합 SIP40 1개
• 통합 루트 프로세서 1개
• 기본 5Gbps, 그리고 소프트웨어 업그레이드 라이센스 적용 시 10, 20 또는 36Gbps로
업그레이드할 수 있는 통합 임베디드 서비스 프로세서 엔진 1개
• 내장형 1기가비트 이더넷 포트 6개
• 소프트웨어 리던던시 지원
• 최대 10,000개의 Cisco UBE 세션

Cisco ASR 1004
• SPA 슬롯 8개
• SIP 카드 2개(Cisco ASR 1000 Series SPA 인터페이스 프로세서 10[ASR1000-SIP17] 또는
Cisco ASR 1000 Series SPA 인터페이스 프로세서 40[ASR1000-SIP40]), 각각 SPA 슬롯 4개
• 루트 프로세서 1개(ASR1000-RP1 또는 ASR1000-RP2)
• 임베디드 서비스 프로세서 1개(ASR1000-ESP10, ASR1000-ESP20 또는 ASR1000-ESP40)
• 소프트웨어 리던던시 지원
• 최대 16,000개의 Cisco UBE 세션

Cisco ASR 1006
• SPA 슬롯 12개
• SIP 카드 3개(ASR1000-SIP10 또는 ASR1000-SIP40), 각각 SPA 슬롯 4개
• 루트 프로세서 최대 2개(ASR1000-RP1 또는 ASR1000-RP2)
• 임베디드 서비스 프로세서 최대 2개(ASR1000-ESP10, ASR1000-ESP20, ASR1000-ESP40,
또는 ASR1000-ESP100)
• 인박스 하드웨어 리던던시(이중 ESP 및 이중 루트 프로세서) - 옵션
• 최대 16,000개의 Cisco UBE 세션

Cisco ASR 1013
• SPA 슬롯 24개
• SIP 카드 6개(ASR1000-SIP10 또는 ASR1000-SIP40), 각각 SPA 슬롯 4개
• 루트 프로세서 최대 2개(ASR1000-RP2)
• ESP 최대 2개(ASR1000-ES40 또는 ASR1000-ESP100)
• 인박스 하드웨어 리던던시(이중 ESP 및 이중 루트 프로세서): 옵션


   주요 기능 및 이점
• 소형 폼팩터: Cisco ASR 1000 Series는 고정된 구성요소의 소형 1RU 섀시 구성에서 2.5기가비트, 소형의 모듈형 2RU 폼팩터 구성에서 최대 36기가비트, 모듈형 4RU 폼팩터 구성에서 최대 40기가비트, 그리고 모듈형 6RU 및 13RU 폼팩터 구성에서 100기가비트의 성능을 제공합니다.
• 모듈 방식: Cisco ASR 1000 Series에서는 SPA를 1개에서 24개까지 지원하는 섀시를 선택할 수 있습니다. Cisco ASR 1004, ASR 1006 및 ASR 1013에서는 최고의 유연성을 바탕으로 제어 플레인 프로세싱, 데이터 포워딩을 위한 ESP(Embedded Services Processors), SPA 인터페이스 프로세서(SIP) 및 설치 요건 기반의 SPA에 따라 다양한 유형의 루트 프로세서 선택이 가능합니다. Cisco ASR 1002의 경우 루트 프로세서와 SIP가 섀시에 통합됩니다. 그리고, Cisco ASR 1001 및 ASR 1002-X의 경우 루트 프로세서와 ESP가 섀시에 통합됩니다. Cisco ASR 1001에는 IDC(Integrated Daughter Card)와 함께 사전 설치되어 추가 인터페이스를 제공하는 다양한 모델이 있습니다. 단, IDC는 현장 업그레이드가 되지 않습니다.
• 통합 서비스: 서비스는 주문 시, 혹은 라우터 설치 후부터 이용할 수 있습니다. 하드웨어 업그레이드 없이 기능 라이센스만 구매하면 Cisco IOS 소프트웨어 리던던시, 암호화, 방화벽, 세션 보더 컨트롤러 기능(Cisco UBE), 그리고 AVC(Application Visibility and Control) 등의 서비스를 모두 이용할 수 있습니다.
• 높은 가용성: 시스코는 Cisco ASR 1006 및 Cisco ASR 1013에서 인박스 엔진 리던던시를 지원하고 Cisco ASR 1001, ASR 1002, ASR 1002-X 및 ASR 1004 모델에서는 Cisco IOS 소프트웨어 리던던시를 지원합니다.
• 공통 SPA: SPA는 Cisco Catalyst 6500 및 Catalyst 7600 Series와 함께 공유되므로, 예비 부품 보유를
단순화하고 인터페이스에 대한 고객 투자를 보호할 수 있습니다.
• WebEx Node SPA: Cisco ASR 1002, ASR 1004, ASR 1006 및 ASR 1013 섀시에서 지원되는 Double-height SPA는 대역폭 효율성을 극대화하고 기업의 WebEx 사용자들에게 최상의 경험을 제공합니다.
• DSP SPA: 모든 Cisco ASR 1000 모델에서 지원되는 이 Single-height SPA는 음성 및 비디오 트랜스코딩 및 트랜스레이팅, 그리고 Cisco UBE(SP Edition) 및 Cisco UBE(ENT Edition)과 상호 연동되는 DTMF(Dual-Tone Multifrequency)를 지원합니다.
   제품 사양
기능 CiscoASR1001 Cisco ASR1001- 2XOC3POS Cisco ASR1001- 4XT3 CiscoASR1001- HDD CiscoASR1001- 4x1ftE
내장형 기가비트 이더넷 포트 4 4 4 4 4
IDC 지원 안됨 OC-3  포트 2개 T3  포트 4개 160GB HDD 1개 GE  포트 4개
임베디드 서비스 프로세서 슬롯 통합형 통합형 통합형 통합형 통합형
루트 프로세서 슬롯 통합형 통합형 통합형 통합형 통합형
SIP  카드 슬롯 통합형 통합형 통합형 통합형 통합형
SPA  슬롯 수 1 1 1 1 1
대역폭 2.5Gbps, 성능
업그레이드
라이센스 적용 시
5Gbps로
업그레이드
2.5Gbps, 성능
업그레이드
라이센스 적용 시
5Gbps로
업그레이드
2.5Gbps, 성능
업그레이드
라이센스 적용 시
5Gbps로
업그레이드
2.5Gbps, 성능
업그레이드
라이센스 적용 시
5Gbps로
업그레이드
2.5Gbps, 성능
업그레이드
라이센스 적용 시
5Gbps로
업그레이드
포워딩 속도 최대 7.5Mpps 최대 7.5Mpps 최대 7.5Mpps 최대 7.5Mpps 최대 7.5Mpps
암호화 성능 최대 1.8Gbps 최대 1.8Gbps 최대 1.8Gbps 최대 1.8Gbps 최대 1.8Gbps
루프 프로세서
메모리
4GB(기본); 8GB
또는 16GB로
업그레이드 가능
4GB(기본); 8GB
또는 16GB로
업그레이드 가능
4GB(기본); 8GB
또는 16GB로
업그레이드 가능
4GB(기본); 8GB
또는 16GB로
업그레이드 가능
4GB(기본); 8GB
또는 16GB로
업그레이드 가능
최소 Cisco IOS
릴리스
IOS XE 3.2.0S IOSXE3.2.0S IOS XE 3.2.0S IOS XE 3.3.0S IOS XE 3.3.0S
리던던시형 전원 기본적으로 이중 기본적으로 이중 기본적으로 이중 기본적으로 이중 기본적으로 이중
공급 장비 AC  또는 DC  지원 AC  또는 DC  지원 AC  또는 DC  지원 AC  또는 DC  지원 AC  또는 DC  지원
섀시 높이 1RU 1RU 1RU 1RU 1RU
랙 장착 지원 지원 지원 지원 지원
규격(높이 x  너비 x
깊이)
1.71 x 173 x 18.5인치 1.71 x 173 x 18.5인치 1.71 x 173 x 18.5인치 1.71 x 173 x 18.5인치 1.71 x 173 x 18.5인치
통풍 방향 전방에서 후방으로 전방에서 후방으로 전방에서 후방으로 전방에서 후방으로 전방에서 후방으로
기능 Cisco ASR1001- 8XCHT1E1 Cisco ASR1002/ ASR1002-X Cisco ASR1004 Cisco ASR1006 Cisco ASR 1013
내장형 기가비트 이더넷 포트 4 4/6 0 0 0
IDC 채널화 T1/E1 포트
8개
지원 안됨/지원
안됨
지원 안됨 지원 안됨 지원 안됨
임베디드 서비스
프로세서 슬롯
통합형 1 - ESP5 또는
ESP10/통합형
1-ESP10.ESP20,
또는 ESP40
2-ESP10, ESP20,
ESP40, 또는
ESP100
ESP40, 또는
ESP100
루트 프로세서 슬롯 통합형 통합형/통합형 1-RP1  또는 RP2 2-RP1  또는 RP2 2 - RP2
SIP  카드 슬롯 통합형 통합형/통합형 2 3 6
SPA  슬롯 수 1 3/3 8 12 24
대역폭 2.5Gbps, 성능
업그레이드
라이센스 적용 시
5Gbps로
업그레이드
ESP-10 사용 시
최대 10Gbps/최대
36Gbps
ESP-40 사용 시
최대 40Gbps
ESP-100 사용 시
최대 100Gbps
ESP-100 사용 시
최대 100Gbps
포워딩 속도 최대 75Mpps ESP-10  사용 시 최대 8Mpps/최대 30Gbps ESP-40  사용 시 최대 23Mpps ESP-100  사용 시 최대 59Mpps ESP-100  사용 시 최대 59Mpps
암호화 성능 최대 1.8Gbps ESP-10  사용 시 최대 4Gbps/최대 4Gbps ESP-40  사용 시 최대 11Gbps ESP-100  사용 시 최대 29Gbps ESP-100  사용 시 최대 29Gbps
루프 프로세서 4GB(기본); 8GB 4GB(기본); RP1: 2GB(기본); RP1: 2GB(기본); RP1: 2GB(기본);
메모리 또는 16GB로
업그레이드 가능
4GB(최대)/4GB(기
본); 16GB(최대)
4GB(최대)
RP2: 8GB(기본); 16GB(최대)
4GB(최대)
RP2: 8GB(기본); 16GB(최대)
4GB(최대)
_RP2: 8GB(기본); 16GB(최대)
최소 Cisco IOS
릴리스
IOS XE 3.3.0S IOS XE 2.1.0 /IOS XE 3.70S IOS XE 2.1.0 IOS XE 2.1.0 IOS XE 3.1.0S
리던던시형 전원 기본적으로 이중 기본적으로 이중 기본적으로 이중 기본적으로 이중 기본적으로 이중
공급 장비 AC  또는 DC  지원 AC  또는 DC  지원 AC  또는 DC  지원 AC  또는 DC  지원 AC  또는 DC  지원
섀시 높이 1RU 2RU 4RU 6RU 13RU
랙 장착 지원 지원 지원 지원 지원
규격(H x W x D) 1.71 x 17.3 x 18.5인치 3 x 17.2 x 22인치 7.0 x 17.2 x
22인치
10.5 x 17.2 x 22인치 22.8 x 17.2 x 22인치
통풍 방향 전방에서 후방으로 전방에서 후방으로 전방에서 후방으로 전방에서 후방으로 전방에서 후방으로
